眾一卓越產品中心 10年專注,提供成熟pcb電路板打樣以及元器件采購、PCBA貼片等生產技術方案

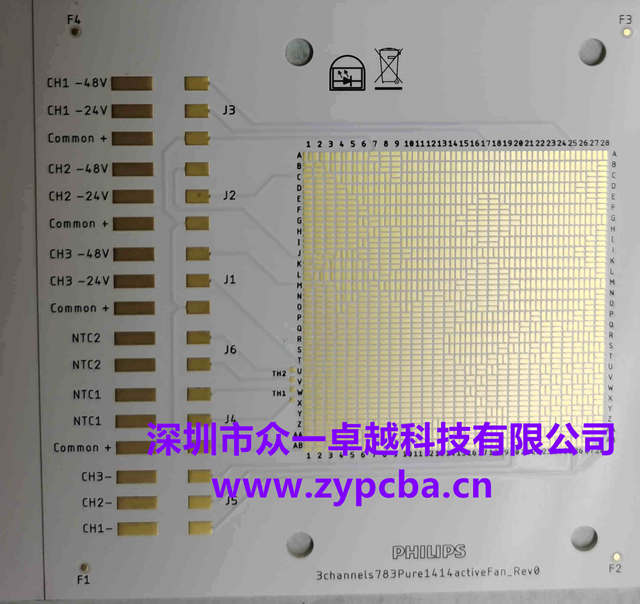

  • 氧化鋁陶瓷板-供貨給飛利浦公司

    深圳市眾一卓越科技有限公司供貨給飛利浦的氧化鋁陶瓷電路板

    氧化鋁陶瓷PCB板

    板厚:1.0mm

    銅厚:2 OZ

    沉金表面處理

    大功率LED陶瓷基板,為客戶的產品提供優質散熱的陶瓷PCB電路板

    立即咨詢 查看更多+

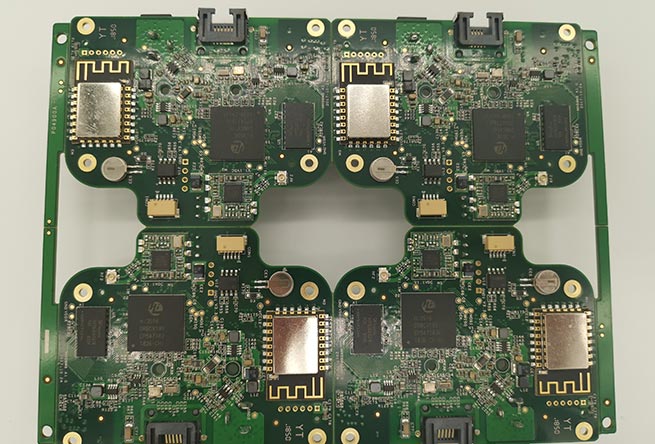

  • 深圳 PCBA 一站式服務
    深圳 PCBA 一站式服務

    PCBA電子產品加工主要是基于客戶的產品設計方案將核心主板生產制造出來的過程,一般客戶提供產品功能說明書、電路板電路原理圖、PCB Gerber、BOM(物料清單)、測試方案、組裝方案等資料,專業的PCBA電子產品加工廠商完成整個產品制造流程。眾一卓越秉持高端制造的理念,不斷優化內部管理和技術水平,過去幾年時間內,為國內外客戶提供一站式的PCBA電子產品加工服務,PCBA板直通率高達99.9%,成品直通率可達99%以上,贏得良好口碑。

    立即咨詢 查看更多+

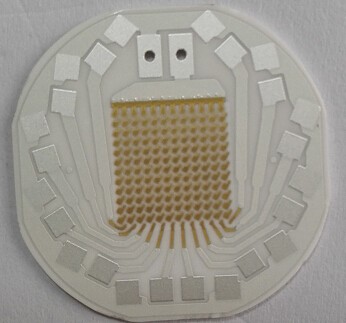

  • 半導體封裝用AlN陶瓷綁定線路板
    半導體封裝用AlN陶瓷綁定線路板

    層數:1層
    板厚:0.635mm
    所用板材:99%氮化鋁陶瓷板
    最小孔徑:0.8mm
    表面處理:沉鎳鈀金
    外層銅厚:35um
    工藝特點:激光V-CUT,高精度

    立即咨詢 查看更多+

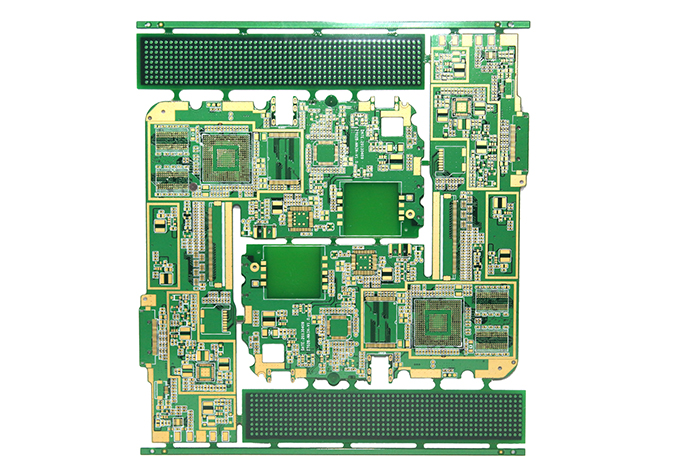

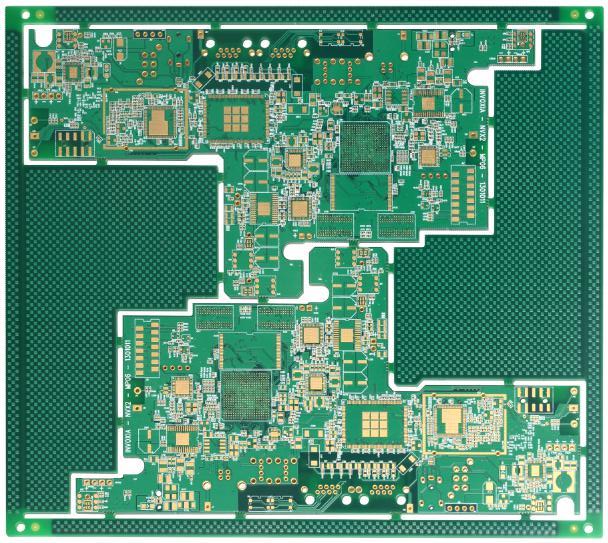

  • 12層工業控制多層pcb板 Industrial control Board
    12層工業控制多層pcb板 Industrial control Board

    層數:12層
    板厚:2.0±0.16mm
    所用板材:FR4生益 S1000-2
    最小孔徑:0.25mm
    表面處理:沉金
    最小線寬/距:0.1mm/0.1mm
    工藝特點:高多層、內層孔到線間距12mil

    立即咨詢 查看更多+
  • LED燈氮化鋁陶瓷板(LED Ceramic PCB)
    LED燈氮化鋁陶瓷板(LED Ceramic PCB)

    層數:2層
    板厚:1.0+/-0.1mm
    所用板材:99%氮化鋁陶瓷板
    最小孔徑:0.8mm
    表面處理:沉金
    絕緣層導熱系數:170W
    外層銅厚:35um
    金 厚:>=3u"
    工藝特點:通孔,陶瓷圍壩工藝

    立即咨詢 查看更多+

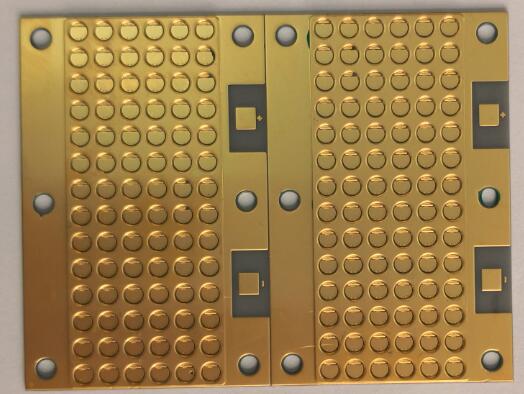

  • LED氧化鋁陶瓷板(Alumina Ceramic PCB)
    LED氧化鋁陶瓷板(Alumina Ceramic PCB)

    層數:1層
    板厚:1.0+/-0.1mm
    所用板材:96%氧化鋁
    表面處理:沉金
    外層銅厚:35um
    絕緣層導熱系數:50W
    工藝特點:陶瓷基

    立即咨詢 查看更多+

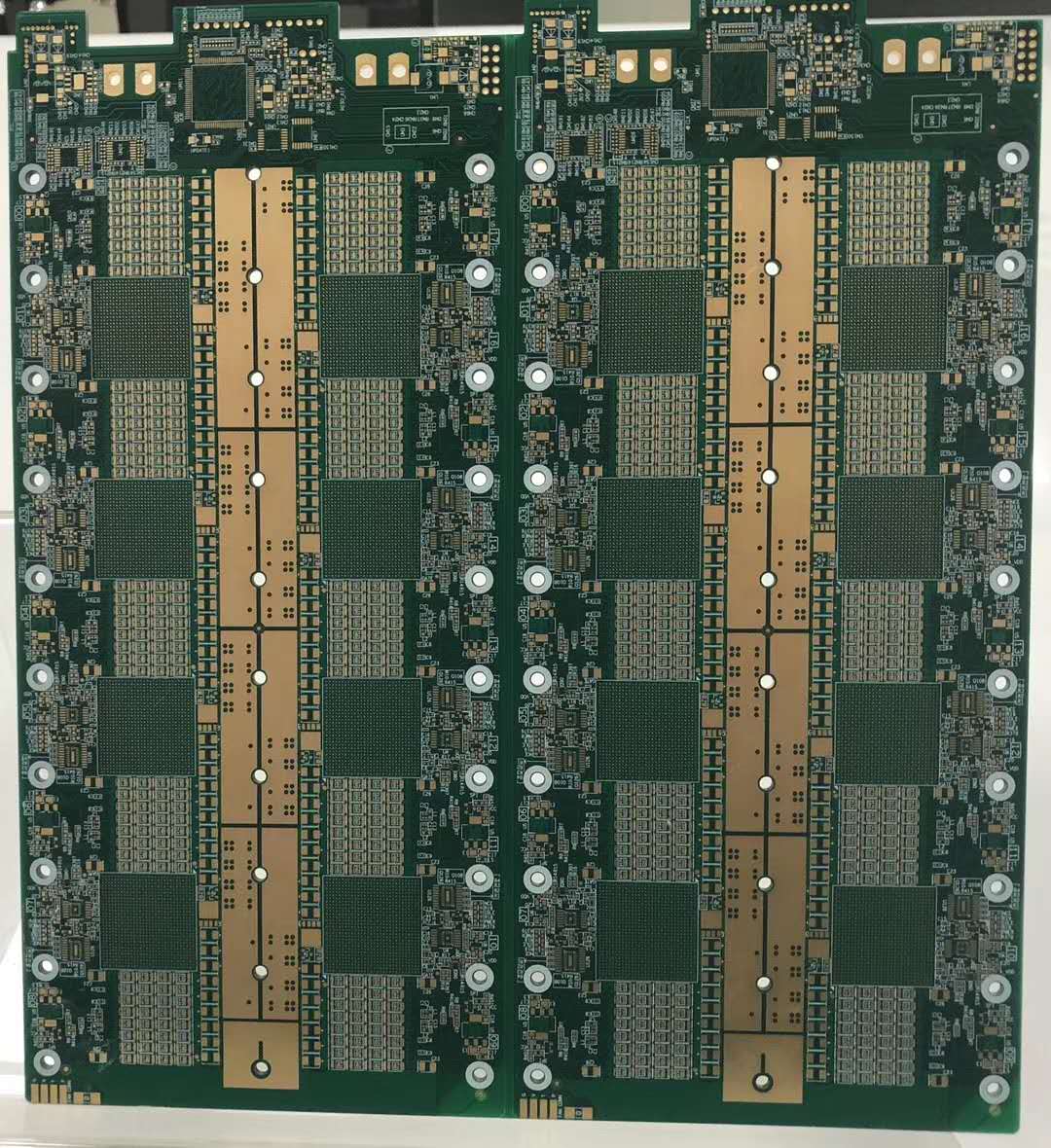

12層工業控制多層pcb板 Industrial control Board
12層工業控制多層pcb板 Industrial control Board

層數:12層
板厚:2.0±0.16mm
所用板材:FR4生益 S1000-2
最小孔徑:0.25mm
表面處理:沉金
最小線寬/距:0.1mm/0.1mm
工藝特點:高多層、內層孔到線間距12mil

了解更多+

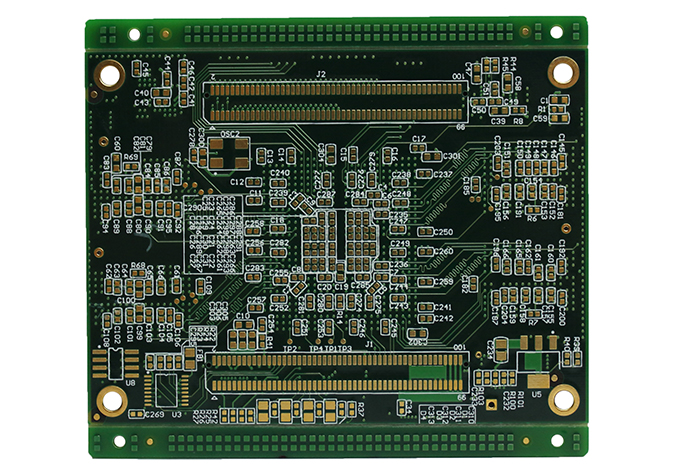

6層高密度pcb多層工控板
6層高密度pcb多層工控板

層數:6層
板厚:1.2±0.1mm
所用板材:FR4 S1000-2 生益板材
最小孔徑:0.2mm
表面處理:沉金
最小線寬/距:0.1mm/0.15mm
工藝特點:高密度BGA

了解更多+
4層高密度沉金PCB電路

應用行業:消費電子
應用產品:MID平板電腦主板
層數:4
表面處理:沉金
材料:FR4
外層線寬/線距:4/4mil
內層線寬/線距:4/4mil
板厚:0.8mm
最小孔徑:0.25mm

了解更多+
新能源汽車硬盤阻抗樹脂塞孔PCB電路板
新能源汽車硬盤阻抗樹脂塞孔PCB電路板

應用行業:消費電子
應用產品:固態硬盤
層數:10
特殊工藝:阻抗線、樹脂塞孔、陰陽銅
表面處理:沉金
厚徑比:8:1
材料:FR4 TG180
外層線寬/線距:3.5/3.5mil
內層線寬/線距:5/3.5mil
板厚:2.0mm
最小孔徑:0.20mm

了解更多+
任意層互聯控制主板電路板
任意層互聯控制主板電路板

材質:FR4 high performance

層數:12層

工藝:沉鎳鈀金

特點:任意層互聯、阻抗控制、樹脂塞孔



了解更多+
高多層沉金PCB電路板高可靠性汽車產品
高多層沉金PCB電路板高可靠性汽車產品

應用行業:工業控制
應用產品:手持汽車診斷儀
層數:10
表面處理:沉金
材料:FR4
外層線寬/線距:4.5/2.5mil
內層線寬/線距:4/3.5mil
板厚:1.0mm
最小孔徑:0.3m
應用行業:工業控制
應用產品:手持汽車診斷儀


了解更多+

眾一卓越pcb線路板,百道制程、“劍”出鋒芒 40道工藝制程,113道精密工序

pcb雖小卻是電子設備的核心部件之一,一旦出現質量問題,將會給終端使用者乃至品牌帶來巨大的損失。
一塊小小的 PCB打樣 需要?jiǎng)佑? 幾百號工人通過上百道工序使用幾千萬的制造設備才能完成。
整個過程從內層制作、鉆孔、沉銅、圖形轉移、圖電蝕刻等各種工序 嚴密銜接,稍有差錯則可能導致產品報廢或返工

嚴格選材
嚴格選材
全部使用品牌材料,如生益、KB板料,對原材料進行各項指標測試不合格立即退換
精密加工
精密加工

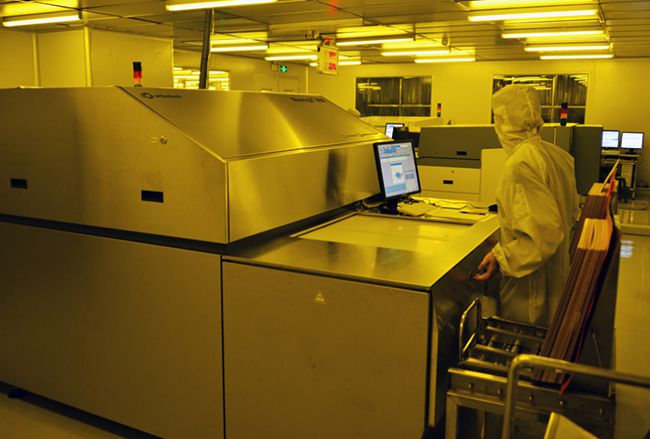

LDI激光曝光機、真空蝕刻機、字符噴墨打印機等多臺先進設備使加工精度大幅提升
產品全檢
產品全檢
每個生產環節都有QC專門檢查,操作人員自檢、QA抽檢產品層層把控
功能保障
功能保障

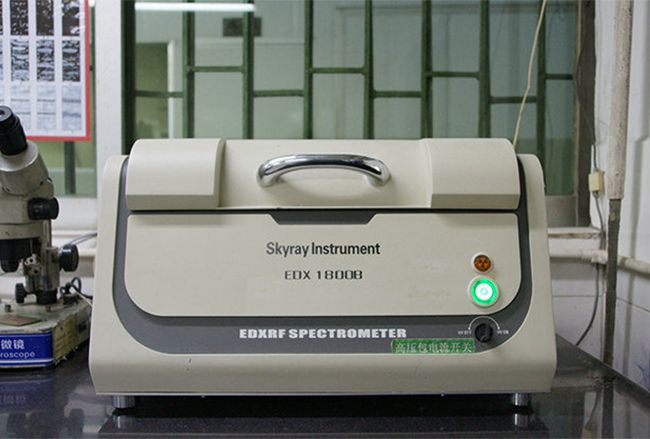

二次元、銅厚測試儀、阻抗測試儀金厚測試儀等先進儀器設備保障性能

pcb線路板應用 10年堅持,一直為電子行業快速打造高品質pcb電路板和PCBA產品

通信設備

咨詢

通信設備
汽車電子

咨詢

汽車電子
高端電源

咨詢

高端電源
工業控制

咨詢

工業控制
安防電子

咨詢

安防電子
醫療機械

咨詢

醫療機械
智能消費

咨詢

智能消費

選擇眾一卓越做PCB以及PCBA打樣及批量生產的4大理由 "多" "快" "好" "省" 全面服務

多
多
pcb電路板加工的材料類型達100多種, 加工的特殊工藝達50多種,滿足各種定制需求;

已為66000多個電子產品方案提供線路板加工服務,客戶好評率超99%;
快
快
自動化生產設備,24小時交貨,物流通道發達,當天發貨當天就能到達;

服務熱線實時響應,眾一卓越專業客服團隊30分鐘出電路板加工方案;
好
好

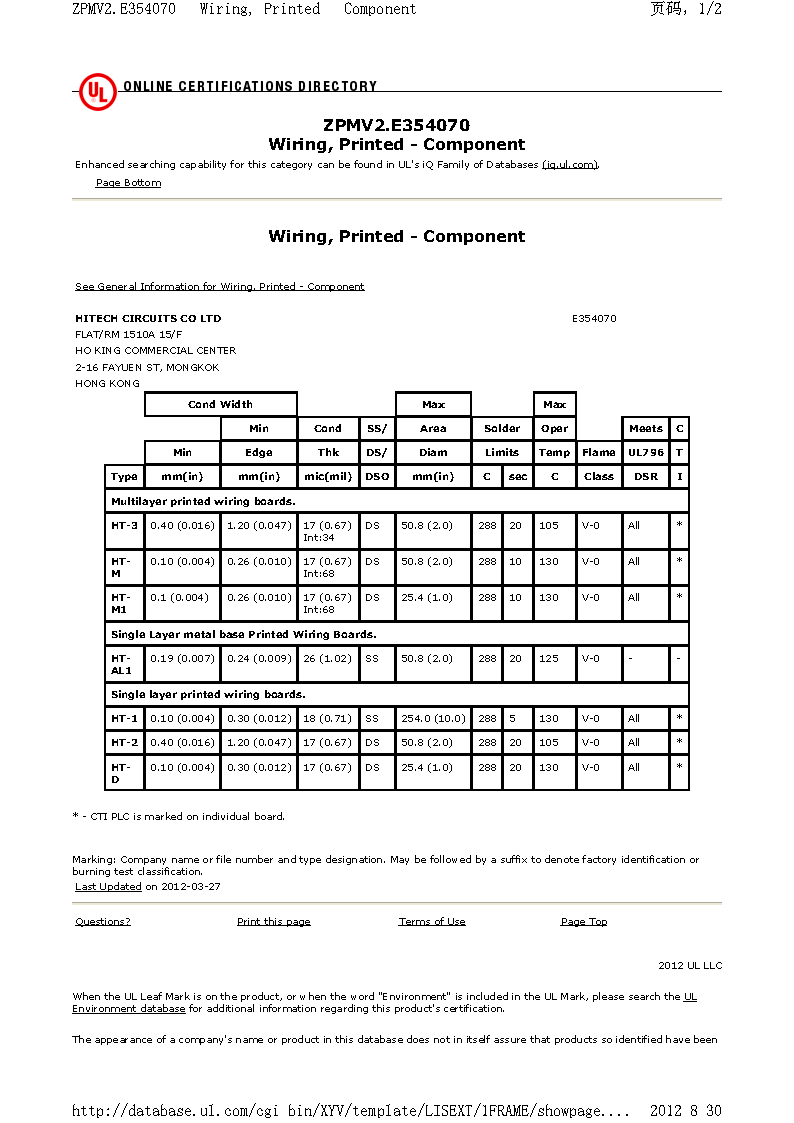

全面通過美國UL、TS16949、ISO9001、ISO14001等多項國際認證;

LDI激光鐳射曝光機、真空蝕刻機等多臺先進設備,使線路加工精度大幅提升;
省
省
只需您一張圖紙,眾一卓越可提供整套PCBA方案服務,讓您省時更省心;

在同等材料和設備加工的前提下,性?xún)r(jià)比更高,不怕比較,讓您省錢;

部分客戶展示已為眾多企業電子產品提供PCB打樣以及PCBA貼片加工服務

查看更多
更多+

公司動態 行業動態

常見pcb線路板問題 更多+

PCB板加工過程中引起變形,怎么辦?
PCB板加工過程的變形原因非常復雜可分為熱應力和機械應力兩種應力導致。其中熱應力主要產生于壓合過程中,機械應力主要產生板件堆放、搬運、烘烤過程中。
為什么PCB板上要鍍金和鍍銀?
金、銀等貴金屬用在PCB上有什么好處? 顏色說清楚了,再來說說PCB上的貴重金屬。一些廠商在宣傳自己的產品時,會特別提到自己的產品采用了鍍金、鍍銀等特殊工藝。那么這種工藝究竟有什么用處呢?
PCB板吃錫的失效分析方法
在PCB設計和制作的過程中,你是不是也曾經遇到過PCB吃錫不良的情況?對于工程師來說,一旦一塊PCB板出現吃錫不良問題,往往就意味著需要重新焊接甚至重新制作,所造成的后果非常令人頭痛。那么,PCB吃錫不良的情況是因?yàn)槟男┰蚨斐傻哪??用什么辦法能夠避免這一問題的出現呢?
SMT加工中BGA設計需要注意的地方
BGA尺寸大,焊點截面積小,PCB彎曲時其四角部位的焊點成為應力集中部位,如果電子加工中應力過大,將可能導致焊點開裂
運輸包裝PCBA產品都有哪些要求?
在PCBA完成生產之后,我們需要將PCBA通過各種方式運輸?shù)娇蛻?hù)手中,在運輸過程中,我們需要注意以下幾個要求。 1、包裝材料PCBA板是比較脆弱容易損壞的產品,在運輸之前一定要用氣泡袋、珍珠棉、靜電袋以及真空袋等方式進行仔細包裝。 2、...
生產氧化鋁和氮化鋁陶瓷線路板的廠家
哪里有生產氧化鋁氮化鋁陶瓷基板和陶瓷線路板的廠家?選擇合適的廠家對于做氧化鋁陶瓷基板加工是非常重要的。整體而言,這樣的廠家相對集中在廣東省一代。廣東省相對而言,配套設置比較完善,產品質量,工藝把控相對更好一些。因陶瓷的導熱性好,絕緣性好,耐...
