氧化鋁陶瓷是一種以（Al2O3）為主體的陶瓷材百料，用于厚膜集成電路。
氧化鋁陶瓷有較好的傳導性、機械強度和耐高溫性度。氮化硅陶瓷是一種以（Si3N4 ）為主體的問陶瓷燒結時不收縮的無答機材料。氮化硅的強度很高，尤其是熱壓氮化硅，是世界上專最堅硬的物質之一。
這兩種材質都有一定的共性具體哪個更好也不好說的要看屬實際的使用情況來選擇材質。
眾一卓越電路板打樣，百道制程、“劍”出鋒芒
zhonyizhuoyi circuit board, 100 - way process, "jian" out of the e
|
01.優越的電氣性能和物力性能使陶瓷板倍受青睞 ● 導熱系數20-200W/m.k（是鋁基銅基板的20-200倍），介質耐壓17000V/mm（是其他電路板的17倍）；
● 導體線路結合力≧20N/C㎡（是其他線路板的20倍），陶瓷板表面粗糙度0.2-0.7um；
● 抗壓強度≧450MPa（比任何一種材質的PCB都要高），而且在各種惡劣的環境中（高溫、高濕、高壓、高腐蝕）亦有著良好的電氣性能
|
02.優質選材確保陶瓷電路板各項性能持久實現 ● 全部選用德國進口陶瓷及華清陶瓷基片:96氧化鋁陶瓷片、氮化鋁陶瓷片、微晶玻璃等；
● 所有陶瓷片進倉都必須要經過相關粗糙度、翹曲度等機械性能和物理性能的檢驗。
|
|
| 03.精密加工工藝：高質量、高技術、高難度 ● 可加工3mil/3mil的精密電路，0.01-0.5mm的導體厚度，微孔填孔，無機圍壩工藝，3D線路等；
● 加工厚度：0.25、0.38、0.5、0.635、1.0、1.5、2.0、2.5、3.0mm等；
● 多樣化的表面處理：鍍金工藝1-30u”、鎳鈀金工藝1-5u”、鍍銀工藝（3-30um）、鍍鎳工藝（3-10um）、沉錫工藝（1-3um）等
|
04.成熟完備的質量控制體系 ● 所有產品在生產過程中必須接受各項儀器的功能檢驗，出貨之前使用100倍顯微鏡進行全檢驗；
● 獲得TS16949及ISO9001等國際質量體系認證，并嚴格按照質量體系的要求進行各項品質活動
|
|

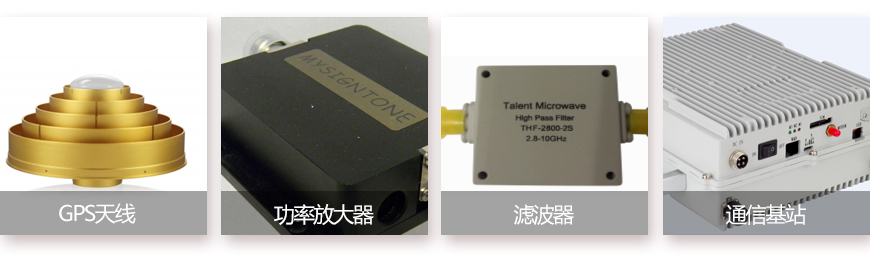

應用領域：半導體設備，軍工雷達、通信天線、汽車電源控制模塊、高檔汽車車燈、交流變換器、變光系統、點火器、DC-AC轉換器、開關調機器、固體繼電器、整流電橋、大功率LED等。
-
深圳市眾一卓越科技有限公司
深圳市眾一卓越科技有限公司，是國內一家專業的中小批量、樣板、元器件采購、貼片加工一條龍服務的深圳線路板和貼片生產廠家。我司致力于2-38層高精密、特種線路板研發，電路板打樣和pcb線路板生產，以及電子元器件采購，pcba貼片加工，專為國內外高科技企業及科研單位提供快速、優質的服務。產品覆蓋消費類電子、通信、電源、醫療設備、工業控制、汽車電子、智能裝備、無人機、安防電子、大功率LED照明及顯示屏等領域，產品遠銷歐美等國家。
眾一卓越是一家深圳線路板廠，PCB工廠地址位于深圳市寶安，現有廠房面積共計約40000余平米，月產能達到52000多平米，品種可達3000多種，樣品雙面板可在24小時內完成交貨，4-8層板可在2-5天內完成交貨；貼片加工 且全面通過美國UL認證以及TS16949、ISO9001、ISO14001等認證.產品覆蓋2-38層板、厚銅電路板、厚金電路板、高頻電路板、阻抗板、HDI埋盲孔電路板、銅基板、鋁基板、陶瓷PCB線路板、pcba貼片加工等，可滿足不同客戶對各類產品的需求。
我們不斷地完善、提升品質、不斷地擴大規模，以市場為中心、以客戶為導向，本著平等、公平、合理、互利雙贏的原則，為客戶提供最好的產品和至善至美的服務。
-
